側裝磁翻板液位計

磁翻板液位計用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。磁翻板液位計可以做到高密封,防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷,且全過程測量無盲區,顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE(聚四氟乙烯)、PVC、PP等材料及進口元件,具有優秀的可靠性和抗腐蝕性能。

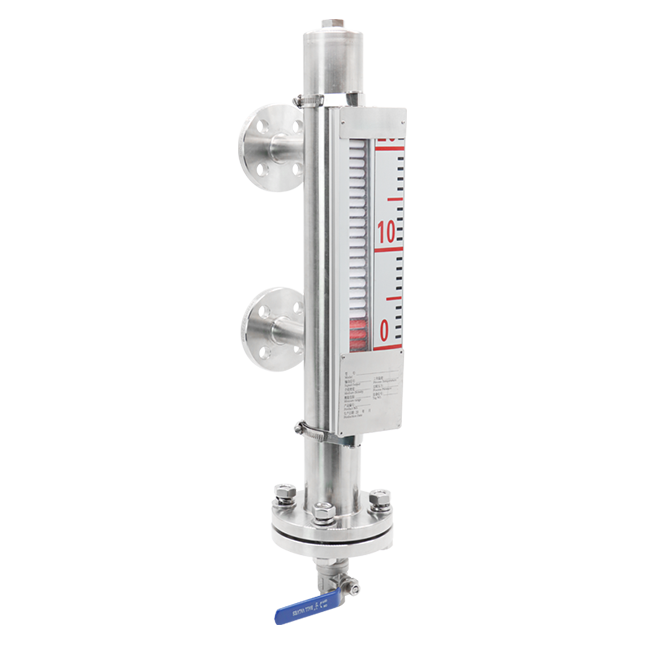

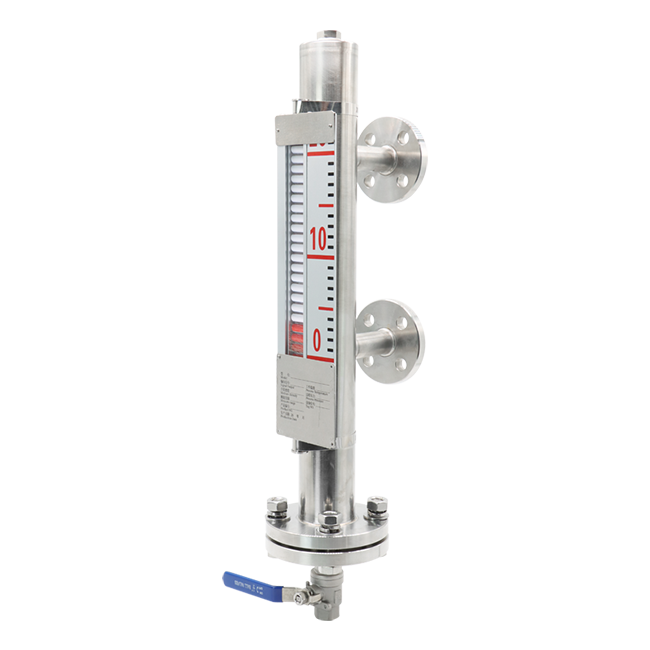

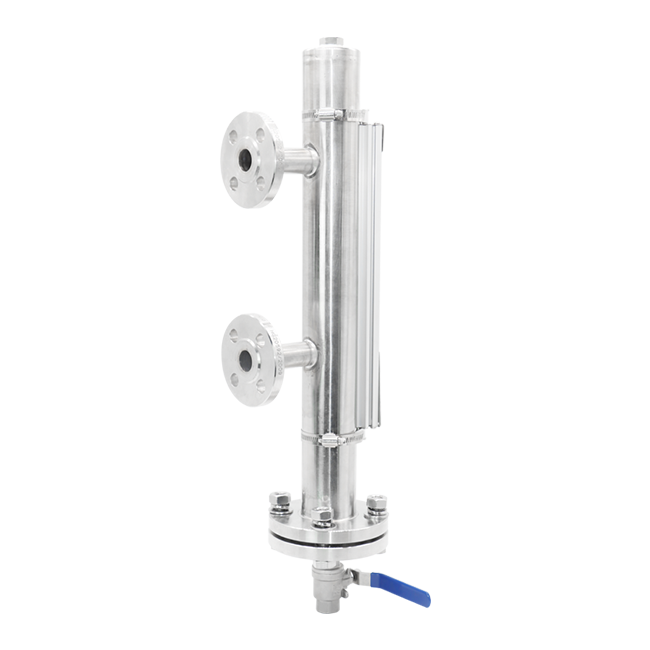

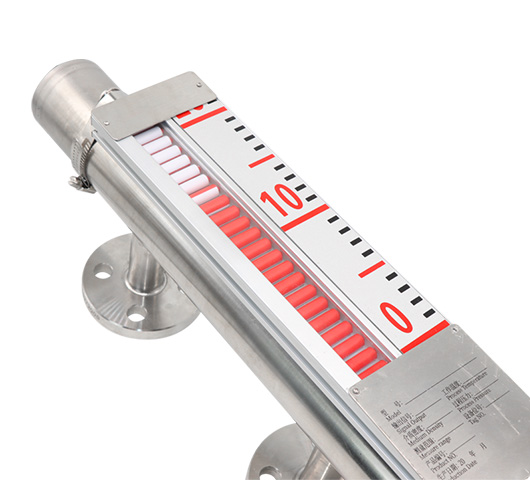

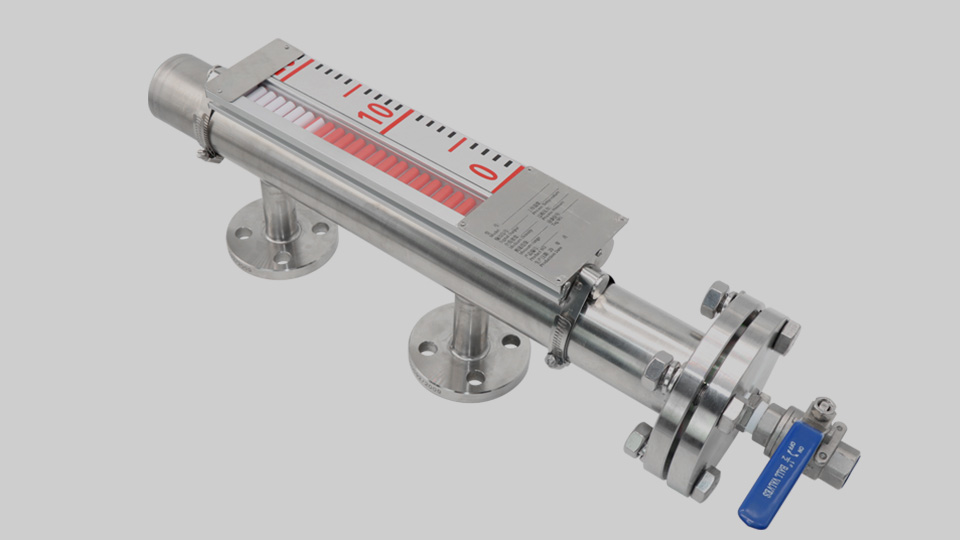

側裝磁翻板液位計
側裝磁翻板液位計
側裝磁翻板液位計
側裝磁翻板液位計
產品原理
產品優勢
技術參數
產品安裝
行業應用
產品原理
磁翻板液位計原理
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變為紅色,當液位下降時翻柱由紅色轉變為白色,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
產品優勢
磁翻板液位計結構特點

液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁合作用,驅動紅、白色翻柱翻轉180液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。

適用于各種堰和水槽,巴歇爾水槽(ISO)、V型缺口堰、矩形堰(帶或不帶末端收縮)和定制公式型堰;

上下限開關輸出:利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的管片開關動作實現開-關控制或報警。

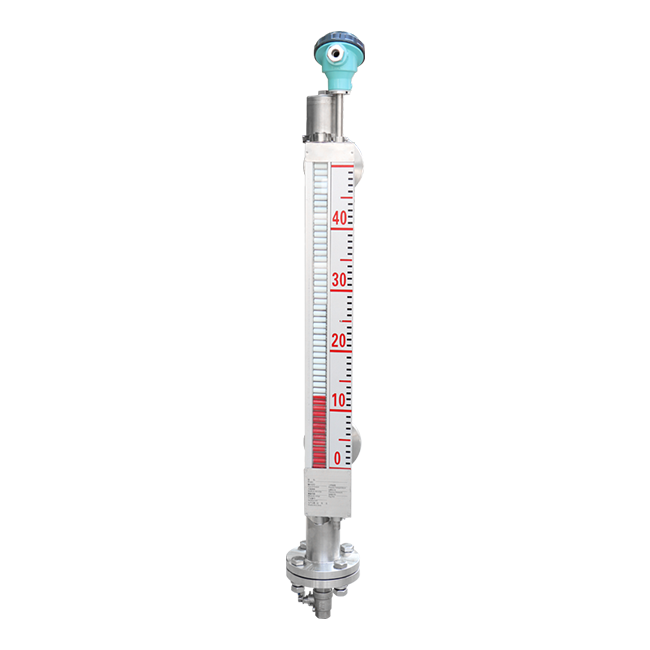

液位計電遠傳:在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁糟合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。
技術參數
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
測量范圍 300~12500mm
準確性 ±10mm
測量原理 浮力原理、磁稠合傳感技術
測量介質 各種液體及腐蝕、易燃易爆液體介質
輸出形式 現場顯示、報警、變送器輸出
工作壓力 ≤6.3Mpa
介質溫度 ≤450°C
介質黏度 ≤0.15pas
介質密度 ≥0.45g/cm3
連接方式 法蘭DN20、DN25(松套)
防爆等級 Exd IBT6.ExiacT6
防護等級 IP66
安裝方式 側裝、頂裝
產品安裝
磁翻板液位計安裝
液位計安裝必須垂直,以保證浮球組件在主體管內上下運動自如;
液位計安裝完畢后,需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色,零位以上顯示白色;
液位計主體周圍不容許有導磁體靠近否則直接影響液位計正常運行;
根據介質情況,可定期找開排污法蘭清洗主體管沉淀物質;
液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管,避免液體介質帶著浮球組件急速上升,而造成翻柱轉失靈和亂翻,若發生此現象待液面平穩后可用磁鋼重新校正。
行業應用
超聲波液位計可為流體、糊狀物、污泥以及粉狀到粗散狀材料提供連續、非接觸和免維護的液位測量。由于液位傳感器的自清潔作用,測量不受介電常數、密度或濕度的影響,也不受堆積物的影響。
